Tập trung vào sản xuất VFD、Servo và các trình điều khiển động cơ khác nhau
Số lượng bán hàng hàng năm 900.000 + đơn vị
Phạm vi điện:0,4kw~2000kw,Phạm vi điện áp:110v~10000v
Mạng lưới phân phối dịch vụ bao phủ toàn thế giới
| Place of Origin: | China |
|---|---|
| Hàng hiệu: | ZONCN |
| Chứng nhận: | CE |
| Model Number: | Z5200A01D5K-BF |
| Minimum Order Quantity: | 1 Unit |
| Giá bán: | To be negotiable |
| Packaging Details: | Inside: box, output side: carton |
| Delivery Time: | within 15 days |
| Payment Terms: | T/T |
| Supply Ability: | 10000 months |
| Product name: | VFD inverter | Type: | Variable frequency inverter |
|---|---|---|---|
| Protection Level: | IP65 | Input: | single phase 220v |
| Power: | 1.5kw/2HP | Communication Interface: | RS485 |
| EMC filter: | built-in | Power range: | 0.75kw-160kw |
| Water-proof: | Yes | Dust-proof: | Yes |
| Làm nổi bật: | Động cơ bơm AC Inverter,Máy biến áp 220v 380v,Máy biến áp bơm bảo vệ cao IP65 |
||

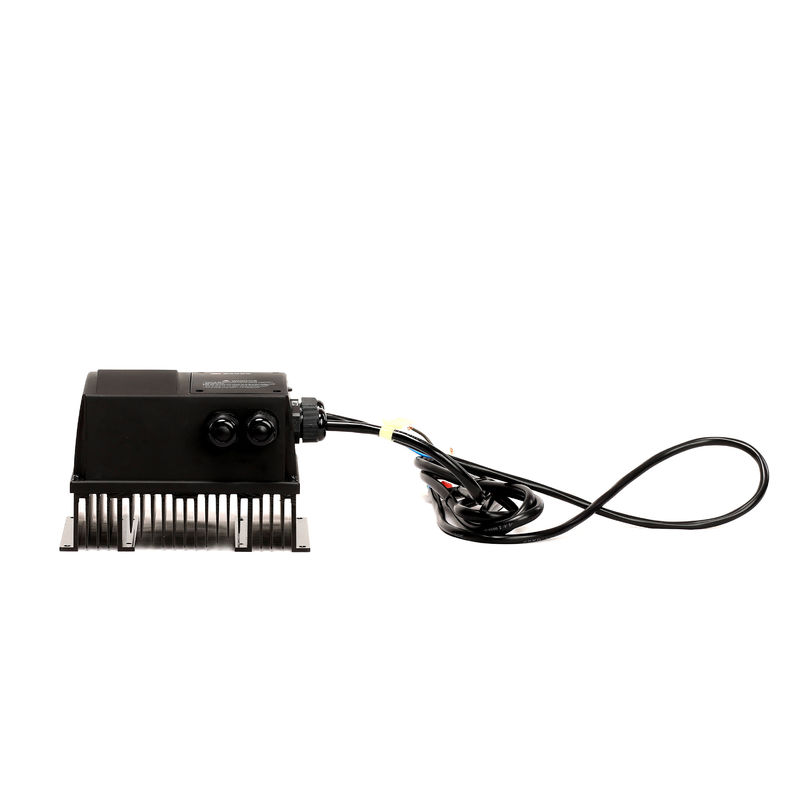

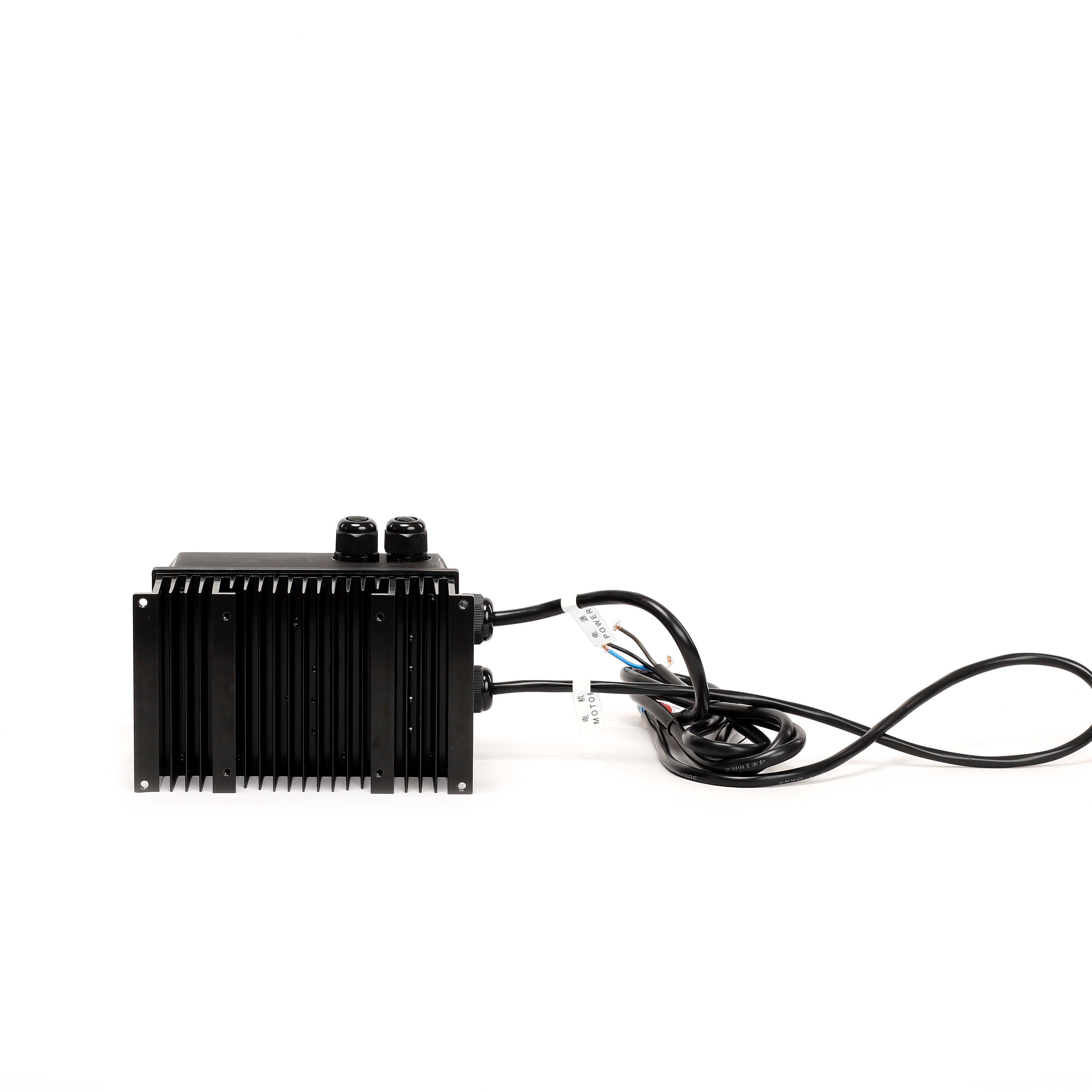

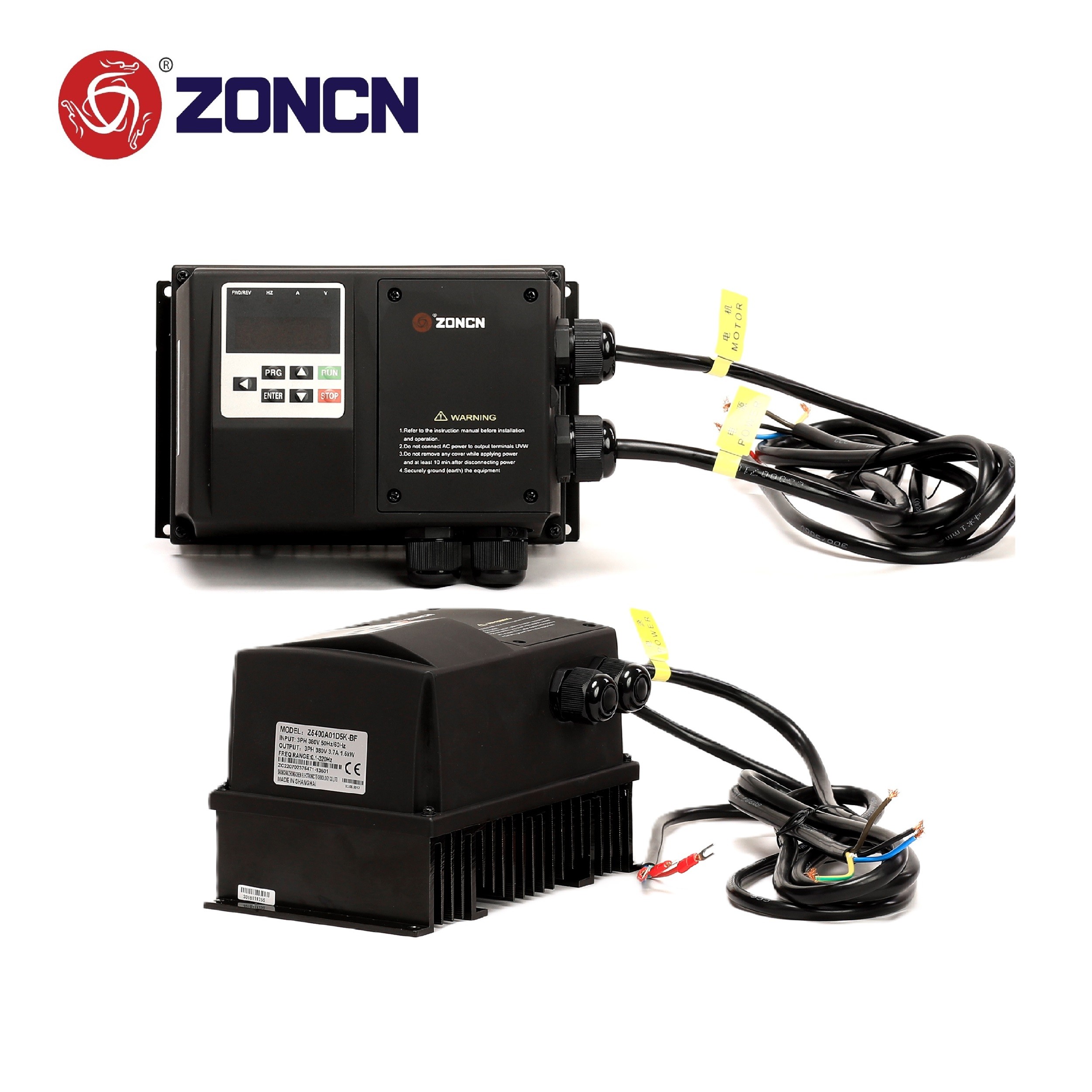

Bảo vệ cao IP65 máy biến tần bơm VFD 220v 380v AC Drive 0.75kw 1.5kw 2.2kw
Z5000/H5000 là một biến tần cao bảo vệ cấp độ để kiểm soát tốc độ của động cơ không đồng bộ / cảm ứng.đơn giản và dễ sử dụngCác phần cứng được thiết kế với độ tin cậy cao; và mức độ bảo vệ là IP65/IP54.
Bộ biến tần dòng Z5000 / H5000 có thể được sử dụng cho tất cả các loại ứng dụng điều khiển vector vòng mở, đặc biệt phù hợp với các dịp có yêu cầu nghiêm ngặt về độ tin cậy và môi trường sử dụng.
| Đề mục | Bộ biến tần VFD dòng Z5000-BF | |
| Chức năng tiêu chuẩn | Chế độ điều khiển | Điều khiển vector luồng không cảm biến (SFVC) |
| Kiểm soát điện áp/tần số (V/F) | ||
| Tần số tối đa | Điều khiển vector: 0 ∼ 320 Hz | |
| Điều khiển V/F: 0 ¢3200Hz | ||
| Tần số mang | 1 kHz16 kHz | |
| Tần số mang có thể được điều chỉnh tự động dựa trên các tính năng tải. | ||
| Độ phân giải tần số đầu vào | Cài đặt kỹ thuật số: 0,01 Hz | |
| Cài đặt tương tự: tần số tối đa x 0,025% | ||
| Vòng xoắn khởi động | Loại G: 0,5 Hz/150% (SFVC); | |
| Loại P: 0,5 Hz/100% | ||
| Phạm vi tốc độ | 100 (SFVC) | |
| Độ chính xác ổn định tốc độ | ± 0,5% (SFVC) | |
| Khả năng quá tải | Loại G: 60s cho 150% dòng điện định giá, 3s cho 180% dòng điện định giá. | |
| Loại P: 60s cho 120% dòng điện định danh, 3s cho 150% dòng điện định danh | ||
| Tăng mô-men xoắn | Động lực cố định | |
| Tăng cường tùy chỉnh 0.1% | ||
| Đường cong V/F | Đường cong V/F đường thẳng | |
| Đường cong V/F đa điểm | ||
| Đường cong V / F N-power (1.2-power, 1.4-power, 1.6-power, 1.8-power, vuông) | ||
| Phân tách V/F | Hai loại: tách hoàn toàn; phân nửa | |
| Chế độ Ramp | Đường dốc thẳng | |
| Đường dốc đường cong S | ||
| Bốn nhóm thời gian gia tốc / chậm với phạm vi 0,0 ∼ 6500.0s | ||
| Dùng phanh DC | Tần số phanh DC: 0,00 Hz đến tần số tối đa; Thời gian phanh: 0,0-36,0s; | |
| Giá trị dòng hoạt động phanh: 0,0% ∼100,0% | ||
| Kiểm soát JOG | Phạm vi tần số JOG: 0,00 ∼ 50,00 Hz | |
| Thời gian gia tốc / chậm JOG: 0.0 ≈ 6500.0s | ||
| Trên máy nhiều tốc độ đặt trước | Nó thực hiện lên đến 16 tốc độ thông qua các chức năng PLC đơn giản hoặc bằng cách đầu vào ((X) trạng thái đầu cuối | |
| PID trên máy bay | Nó nhận ra quá trình kiểm soát hệ thống kiểm soát vòng kín dễ dàng. | |
| Điện áp tự động | Nó có thể giữ điện áp đầu ra không đổi tự động khi điện áp của mạng thay đổi. | |
| quy định (AVR) | ||
| Điện áp quá cao/ | Dòng điện và điện áp được giới hạn tự động trong quá trình chạy để tránh bị trượt thường xuyên do điện áp quá cao / quá cao. | |
| Chỗ dừng quá dòng | ||
| kiểm soát | ||
| Giới hạn mô-men xoắn và điều khiển mô-men xoắn | Nó có thể tự động giới hạn mô-men xoắn và ngăn chặn các cú đập quá mức thường xuyên trong quá trình chạy. | |
| Chỗ dừng ngay lập tức không dừng lại | Năng lượng phản hồi tải bù đắp giảm điện áp để động cơ AC có thể tiếp tục chạy trong một thời gian ngắn. | |
| Giới hạn dòng điện nhanh | Nó giúp tránh các lỗi thường xuyên của ổ AC. | |
| Hiệu suất cao | Điều khiển động cơ không đồng bộ được thực hiện thông qua công nghệ điều khiển vector dòng điện hiệu suất cao. | |
| Kiểm soát thời gian | Khoảng thời gian: 0,0650,0 phút | |
| Phương pháp truyền thông | RS485 | |
| Chạy kênh lệnh | Được cung cấp bởi bảng điều khiển, đầu cuối điều khiển, | |
| Cổng liên lạc hàng loạt, có thể được chuyển đổi theo nhiều cách | ||
| Nguồn tần số | 10 loại nguồn tần số, được cho bằng | |
| Điện áp tương tự kỹ thuật số, dòng điện tương tự, xung, cổng hàng loạt. có thể được chuyển đổi theo nhiều cách | ||
| Nguồn tần số phụ trợ | 10 loại nguồn tần số, được cung cấp bởi điện áp tương tự kỹ thuật số, dòng điện tương tự, xung, cổng hàng loạt. | |
| Input và output | Các thiết bị đầu vào | 6 thiết bị đầu vào kỹ thuật số, một trong số đó hỗ trợ đầu vào xung tốc độ cao lên đến 100 kHz. |
| 2 đầu cuối đầu vào tương tự, một trong số đó chỉ hỗ trợ đầu vào điện áp 0-10V và phần còn lại hỗ trợ đầu vào điện áp 0-10V và đầu vào dòng điện 420 mA. | ||
| Chiếc đầu cuối đầu ra | 1 thiết bị đầu ra kỹ thuật số | |
| 1 thiết bị đầu ra rơle (RA.RB.RC) | ||
| 1 đầu cuối đầu ra tương tự: hỗ trợ đầu ra dòng điện 020 mA hoặc đầu ra điện áp 010 V | ||
| Nguồn tần số | Cài đặt kỹ thuật số, cài đặt điện áp tương tự, cài đặt dòng điện tương tự, cài đặt xung và cài đặt cổng liên lạc hàng loạt. | |
| Màn hình LED | Nó hiển thị các thông số. | |
| Khóa khóa và chọn chức năng | Nó có thể khóa các phím một phần hoặc hoàn toàn và xác định phạm vi chức năng của một số phím để ngăn ngừa sự cố. | |
| Chế độ bảo vệ | Khám phá mạch ngắn động cơ khi bật, bảo vệ mất pha đầu ra, bảo vệ quá điện, bảo vệ quá điện áp, bảo vệ dưới điện áp, bảo vệ quá nóng và bảo vệ quá tải. | |
| Mô hình VFD | Điện áp đầu vào | Năng lượng đầu ra (KW) | Lượng điện đầu vào (A) | Điện lượng đầu ra định số (A) | Sức mạnh động cơ (kW) |
| Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| ... | ... | ... | ... | ... | |
| Z5400A00160K-BF | 160 | 160 |
1Mô hình điều khiển của bộ biến tần Z5000/H5000 là gì?
A: Cả điều khiển V/F và điều khiển vector;
2. Có loạt này của biến tần xây dựng trong kiểm soát PID?
A. Vâng.
3. Máy biến tần này hỗ trợ đầu vào điện áp tương tự (0-10V) và đầu vào dòng điện tương tự (4-20mA)?
A. Vâng, qua công tắc SW1.
4- Chuỗi biến tần này có thể được gắn trực tiếp trên động cơ?
A. Vâng, biến tần dòng Z5000/H5000 có thể được gắn trực tiếp trên động cơ hoặc trên tường.
